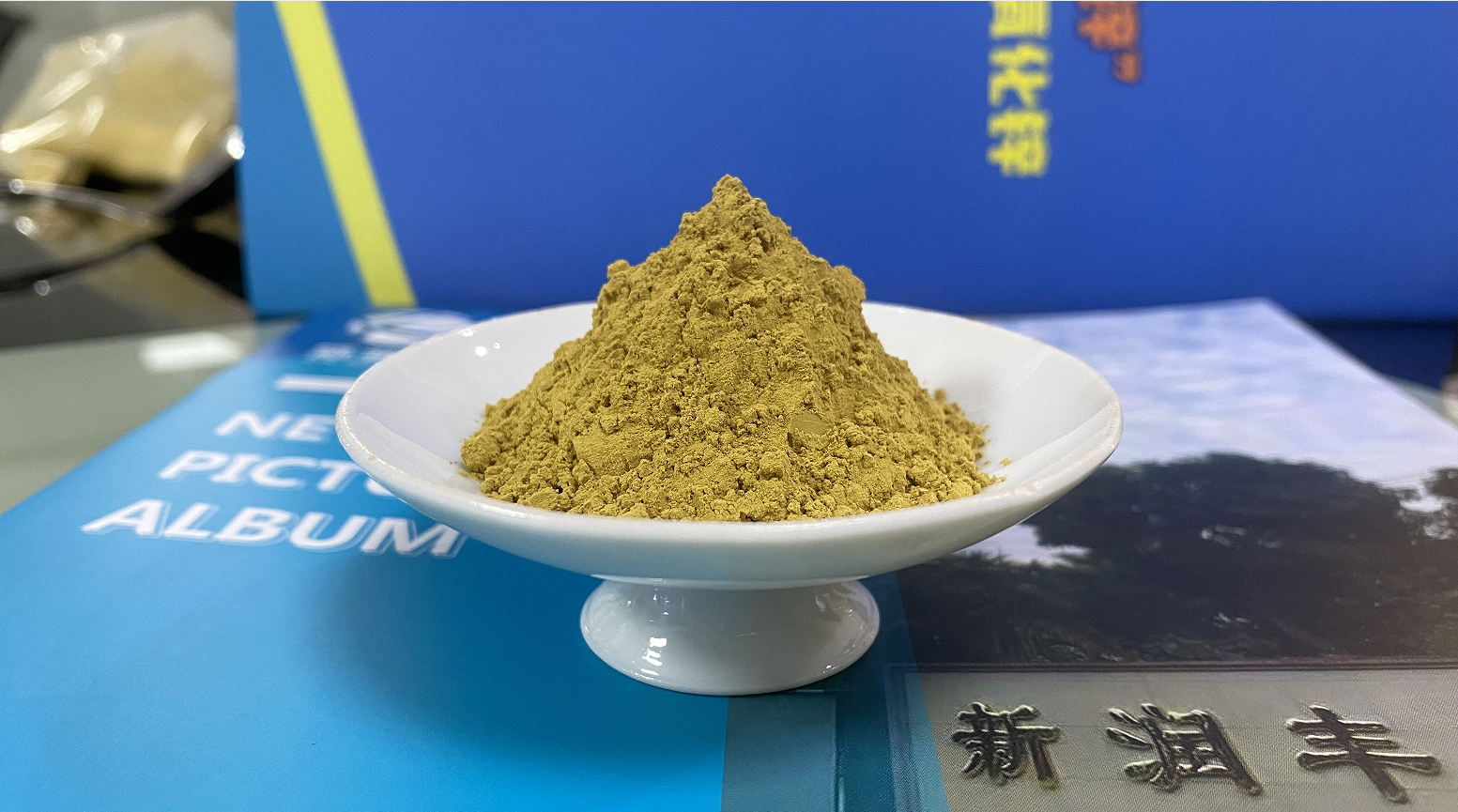

很多陶瓷从业者第一次接触肇庆新润丰的釉料用氧化锌时，都会有个疑问：

“为什么它不是纯白色，反而带点均匀的黄色？难道品质不够好？”

今天就从专业机理讲透这个问题——这层黄色，不仅不是缺陷，反而是高品质的“直观身份证”！

先搞懂两个关键：晶格氧与氧空位

要理解黄色的来源，先记住两个核心概念，不用复杂，一看就懂：

1.晶格氧：晶体的“结构骨架”

氧化锌的晶体就像一个规整的“点阵”，晶格氧是这个点阵的固有组成部分，和锌离子通过化学键紧密结合。它就像建筑的钢筋骨架，支撑着整个晶体的稳定结构。

2.氧空位：决定性能的“关键调控点”

氧化锌在高温煅烧时，会有少量晶格氧脱离自己的“岗位”，留下的空位就是“氧空位”。它的浓度和分布，直接影响氧化锌的光学性能和化学性能。

新润丰的核心技术之一，就是通过氯化物催化缺陷工程与双气氛煅烧工艺，实现对氧空位的“精准调控”，而不是让它无序产生。

核心机理：氧空位怎么“造”出黄色？

先看理想状态：如果氧化锌晶体完美无缺，没有任何氧空位，它会均匀反射所有可见光，呈现出我们常见的纯白色。

而新润丰的氧化锌，是通过精准工艺调控，产生了“可控浓度”的氧空位——这就是黄色的关键：

这些可控的氧空位，会在晶体的费米能级附近形成新的“缺陷能级”。这个能级有个独特能力：选择性吸收可见光中的蓝光波段。

蓝光被吸收后，剩下的黄光波段就会被反射出来。我们肉眼看到的，就是那层均匀的黄色。

划重点：这种颜色不是杂质导致的，是晶体结构特性的直接体现！

工艺秘诀：怎么做到氧空位“精准可控”？

要实现这种可控状态，必须从原料和工艺两端双重把控，缺一不可：

1.原料端：从源头杜绝杂质干扰

新润丰用的是高纯度锌源（ZnCO₃/Zn(OH)₂），从源头就严格剔除镉、铅等重金属杂质。这些杂质会引发大量无序缺陷，最终让氧化锌颜色发灰、发黑，根本出不来均匀的黄色。

2.煅烧端：自主研发的精准温控+气氛调控

核心工艺是双气氛两段式煅烧：

·第一阶段（氧化气氛，约800℃）：原料分解，形成纳米晶核；

·第二阶段（弱还原气氛，约1200℃）：在氯化物催化剂作用下，通过气-固反应选择性移除锌原子，形成高浓度锌空位（V_Zn），并协同生成氧空位（V_O）。

这一过程不仅调控Zn-O键的共价性，更通过“缺陷雕刻”机制，让氧空位浓度刚好处于“最优区间”——既满足釉用高温活性需求，又保证晶体结构稳定。

3.掺杂技术的协同优化

新润丰还通过纳米氧化硅、氧化镁等掺杂剂，进一步优化氧空位特性与晶体稳定性，这也是黄色氧化锌品质稳定、应用优势突出的核心原因之一。

技术落地成果：RA95型釉用活性氧化锌

新润丰的RA95型产品正是通过上述技术，构建了ZnO+改性锌铝尖晶石复相结构，化学式示意为[(ZnO)ₓ(Siₐ,Mgᵦ,Zn_c,R_d)Al₂O₄]ᵧ，实现了材料性能的颠覆性突破：

·釉面针孔率下降超过30%

·锌挥发率低于1%（传统产品为5–10%）

·优等品率显著提升

·具备抗菌、自洁等附加功能潜力

黄色=品质身份证：三大核心优势一眼辨

能呈现均匀黄色，直接证明了新润丰氧化锌的三大核心优势，不用复杂检测，肉眼就能初步判断：

1.低重金属，环保无忧

没有杂质引发的灰黑、暗沉，说明重金属含量远低于国标，甚至严于欧标。原料中痕量铅、镉被锁定在尖晶石晶格中，酸溶出量仅为传统氧化锌的1/10–1/20，轻松满足全球食品接触材料法规。

2.晶体稳定，性能可靠

均匀分布的氧空位与复相结构，能保证氧化锌在釉料中应用时的热稳定性与化学稳定性，让最终釉面发色一致，减少生产中的不确定因素。

3.工艺可控，品质稳定

每一批产品的黄色都均匀一致，说明生产工艺的精准度和稳定性极高，不用担心批次间品质波动。

对客户来说，这意味着什么？

这些品质优势，最终都会转化为实实在在的价值：

·釉料发色稳定，次品率大幅降低

·可降低烧成温度30–50℃，节省能耗

·环保合规有保障，出口无忧

·具备抗菌、自洁等高端功能拓展潜力

总结：从机理到品质的完整闭环

新润丰精准工艺调控→ 形成可控氧空位 → 宏观呈现均匀黄色 → 产出高纯度、低重金属、性能稳定的优质氧化锌

最后再强调一次：肇庆新润丰的氧化锌，黄色不是瑕疵，而是高品质的“专属印记”。企业坚持内外销同标同品，标准高于国标、严于欧标，只为给陶瓷行业提供更可靠、更安全、更高效的核心原料解决方案。

核心理念：科学设计，精准制造，价值共享。
