摘要与核心理念

氧化锌（ZnO）在聚合物中的应用面临一个根本性矛盾：其抗菌活性与引发基体黄变的根源相同，均来自于其表面化学与光催化特性。本方案摒弃“完全抑制活性以追求稳定”或“放任活性导致降解”的二元思路，提出 “界面调控与动力学管理” 的核心设计理念。通过多层次的表面工程与复合策略，在ZnO颗粒与聚合物基体间构筑功能化界面，旨在实现两个关键目标：

1. 抑制ZnO对聚合物链的光/化学催化攻击路径；

2. 保持或定向优化其对微生物的可控杀灭功能。

这不是简单的“包覆”或“屏蔽”，而是对材料界面能量转移、物质扩散及反应动力学的系统性调控。

方案一：ZnO-贵金属（Ag）复合体系：快速响应型

1. 科学机理

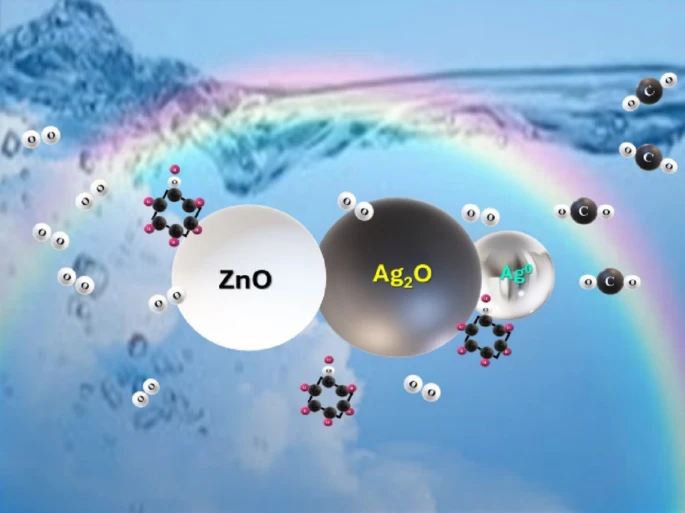

贵金属（以Ag为例）与ZnO复合形成肖特基结，Ag作为高效的电子捕获阱，可显著延长光生载流子寿命，提升光催化生成活性氧（ROS）的效率，这是其增强光催化抗菌的核心。在无光条件下，Ag⁺的缓释提供接触性杀菌。

关键：本体系的抗黄变设计核心，并非防止Ag变色（此为次要问题），而是通过表面致密包覆层（如SiO₂、Al₂O₃）物理隔离ZnO与聚合物基体的直接接触，从根本上切断ZnO引发的光催化氧化及Zn²⁺可能的路易斯酸催化路径。

2. 材料设计、性能权衡与工艺考量

● 制备路径：光化学还原沉积法是可靠方法，可实现Ag纳米颗粒在ZnO表面的均匀负载。化学还原法（如使用NaBH₄）需严格控制条件以防过度团聚。

● 关键控制与权衡：

○ Ag负载量：存在最优区间（常为0.5-3 wt%）。过低效果不显，过高则成本剧增且颗粒易团聚，反而成为电荷复合中心。

○ 隔离/包覆层：采用溶胶-凝胶法施加一层薄层（5-20 nm）无定形SiO₂或Al₂O₃，是平衡活性与稳定的关键。此包覆会引入扩散势垒，可能使初期抗菌响应略微迟滞，但能极大提升体系长期稳定性。包覆层本身的致密性与化学稳定性至关重要。

● 性能特征与适用场景：

○ 优势：兼具快速光催化响应与黑暗接触杀菌，广谱性强。

○ 挑战：Ag⁺的迁移行为需严格符合食品接触及医用材料法规（如EU 10/2011, FDA）；原材料成本高；工艺复杂性增加。

○ 最佳场景：对初始杀菌速率和可靠性有极高要求的高附加值领域，如高端医用涂层、食品包装关键内层。

方案二：ZnO-TiO₂复合体系：紫外屏蔽与稳定增强型

1. 科学机理

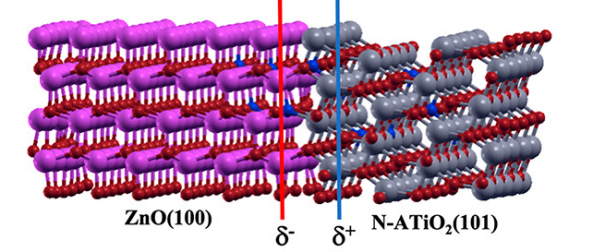

核心机理：ZnO与锐钛矿型TiO₂的能带结构（导带与价带位置接近）决定其复合时更倾向于形成 I型异质结。在此结构下，光生载流子倾向于在界面处汇聚并复合，并非典型的II型异质结高效分离模型。因此，其性能提升主要源于：

1. 协同紫外屏蔽：两者均为宽带隙半导体，复合后对紫外光（UVA/UVB）的吸收与散射能力增强，从源头减少引发聚合物光老化的高能光子。

2. 比表面积与散射效应：复合形成的特定微观结构可能增加光程和反应位点。

3. 界面态调控：通过缺陷工程，可能引入有利于电荷分离的中间能级。

2. 材料设计与应用定位

● 制备与调控：水热/溶剂热法可一体合成结构良好的复合物。Zn/Ti摩尔比、前驱体浓度、pH值及热处理制度（温度、气氛）是调控晶相、形貌与界面性质的关键变量，不存在唯一的“黄金比例”。

● 性能特征与适用场景：

○ 核心优势：卓越的紫外线阻隔能力，为基体聚合物提供顶级的光屏蔽保护，抗黄变（光老化）效果显著。

○ 抗菌特性：在紫外光照下具备良好抗菌性，但在纯可见光或黑暗环境下活性有限。

○ 最佳场景：对长期户外耐候性有极端要求的领域，如建筑外墙抗菌涂料、户外纺织品、汽车内饰及耐候塑料件。

方案三：表面有机功能化纳米氧化锌：加工适配与长效型

1. 科学机理与深化

通过硅烷偶联剂对纳米ZnO（nZnO）进行表面接枝，实现三重功能：

1. 空间稳定：通过有机长链的空间位阻效应，防止nZnO在高分子熔体或溶液中的团聚，实现纳米级分散。

2. 界面相容：偶联剂的有机端基与聚合物基体产生物理缠绕或化学作用，改善界面粘附，减少应力集中点。

3. 释放动力学管理：有机层可作为扩散屏障，使Zn²⁺的释放从“爆发式”转为“缓慢持续型”，有利于延长抗菌寿命。

机理深化：该方案抗黄变的主要贡献在于 “消除局部缺陷” 。良好的分散避免了因团聚体造成的局部应力集中和催化热点；优异的界面相容性则减少了因不相容导致的微裂纹和界面氧化起始点。

2. 工业级实现路径

● 标准改性工艺：液相硅烷化工艺成熟。关键在于nZnO的充分预分散（高强度超声）及偶联剂水解条件的精确控制（pH、水量）。

● 高级键合策略：对于聚酯（PET）、聚酰胺（PA）等缩聚物，可采用 “原位聚合键合”技术。将带有端羟基、羧基或氨基的改性nZnO作为共聚单体参与聚合反应，可实现填料与基体的共价键连接，获得无与伦比的分散稳定性与耐久性。

● 性能特征与适用场景：

○ 优势：显著改善材料加工流动性、力学性能及长期使用稳定性。

○ 挑战：有机层可能轻微延迟抗菌起效时间；需针对不同基体“定制”偶联剂分子结构。

○ 最佳场景：所有需要熔融加工的通用及工程塑料制品、合成纤维、弹性体，是产业化适配性最广的方案。

方案四：ZnO-碳纳米材料（以rGO为例）复合材料：高性能功能型

1. 科学机理与澄清

还原氧化石墨烯（rGO）的作用是多维且协同的：

1. 超级电子导体：rGO具有极高的电子迁移率，能作为“高速公路”瞬间提取并输运ZnO的光生电子，这是实现超高电荷分离效率、从而极大提升光催化ROS产率的决定性因素。

2. 二维分散模板：其片层结构可有效阻隔ZnO颗粒的聚集。

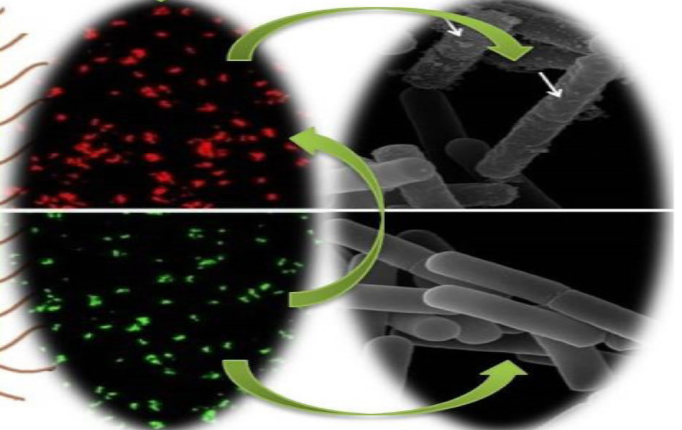

3. 协同抗菌贡献：其抗菌机制是物理吸附包裹、化学氧化应激（自身可能诱导ROS）与高效光催化的协同。早期“纳米刀”物理切割假说并非主导机制，且在复杂环境中难以证实。

重要说明：rGO的引入会赋予复合材料深灰至黑色，此为其固有物性。

2. 设计、挑战与前沿应用

● 制备方法：一步水热/溶剂热法是主流，同步实现GO的还原与ZnO的原位生长。GO的氧化程度、锌前驱体类型、反应温度与时间共同决定界面耦合强度。

● 性能特征与适用场景：

○ 核心优势：在光（特别是模拟太阳光）条件下，可实现超越常规的污染物降解与抗菌性能。

○ 核心限制：颜色不可调节；高质量GO成本高昂；纳米碳材料的环境与生物安全性需全面评估。

○ 最佳场景：面向极限性能需求且颜色非限制因素的特种领域，如工业级光催化降解膜、特种自清洁表面、高性能抗菌电极或涂层。

专题：敏感聚合物基体（以硅胶为例）的系统性解决策略

1. 问题本质剖析

硅胶（聚硅氧烷）的黄变是氧化锌负面催化与其自身弱点的“共振”：

● 催化攻击：ZnO的光生活性物种攻击Si-CH₃侧基及主链，引发氧化交联，生成发色团。

● 基体弱点：过氧化物硫化体系残留酸性物质；硅胶本征耐紫外性较差。

● 协同恶化：高温硫化与使用环境中的热、氧、紫外光形成加速老化回路。

2. 必须采用的集成解决方案

单一措施无效，必须采用 “核壳填料+基体强化” 的系统工程：

1. 填料层面（治本）：强制使用深度包覆的ZnO。首选致密SiO₂壳层（ZnO@SiO₂）完全隔绝催化接触；次选介孔SiO₂壳层在可控释放与隔离间平衡。

2. 基体层面（治标）：

● 硫化体系：采用“双二五”等无酸残留或低黄变型过氧化物硫化剂。

● 稳定系统：必须复配足量的紫外吸收剂（如苯并三唑类）+ 自由基捕获剂（如HALS），构建多重防御网络。

● 工艺优化：在保证硫化的前提下，尽可能降低硫化温度与时间。

3. 验证路径建议

1. 获取正确原料：向供应商明确索取并验证“硅胶专用抗黄变型氧化锌”（通常为SiO₂包覆的，如T2570锌基异构体惰性氧化锌等）。

2. 配方系统重构：基于现有配方，同步升级抗菌填料和稳定剂体系。

3. 数据化对比验证：设计平行实验，以黄变指数（YI）、力学性能保持率及抗菌时效性为核心指标，通过QUV加速老化测试获得量化对比数据，驱动配方迭代。

技术方案选型与决策矩阵

总结：面向应用的系统化实施流程

1. 第零步：合规性前置审查在任何技术开发前，必须依据产品最终用途（食品接触、医疗器械、儿童用品等），锁定所有相关法规（GB, FDA, REACH, ISO等），明确对低铅ZnO、改性剂、重金属迁移、有机物残留等的强制性限制。

2. 第一步：精准定义需求与约束

● 性能优先级：是追求瞬时杀菌（选方案一）、十年耐候（选方案二）、量产加工与耐久（选方案三），还是实验室级顶尖性能（选方案四）？

● 硬性约束条件：基体化学特性（是否为硅胶等敏感材料）、颜色与透光性要求、单件成本天花板，要明确性能下限和价格成本上限。

3. 第二步：设计集成化解决方案

● 对于高性能或苛刻环境应用，考虑将基础方案与介孔屏障、聚合物刷等前沿策略进行集成。

● 对于硅胶等敏感基体，必须执行“深度包覆抗菌剂 + 基体稳定系统强化”的捆绑式方案，不可妥协。

4. 第三步：实验验证与迭代优化

● 建立标准测试回路：抗菌性能（ISO 22196/AATCC 100）、加速老化（QUV/ASTM G154）、长期热氧老化、关键物质迁移量测试。

● 数据驱动决策：以测试数据为唯一依据，在活性、稳定性、加工性、成本构成的四维空间中，寻找满足特定应用的最优解。

最终结论：氧化锌抗菌与抗黄变的协同，是一项典型的多目标约束下的材料界面科学工程问题。不存在“一招鲜”的通用解，也不可能有所谓“通用型”抗菌剂。本方案提供的是一条基于科学原理、强调系统思维、并以实证数据为闭环的理性技术路径。成功的关键，在于对机理的深刻洞察、对场景的精准把握，以及贯穿始终的、严谨的实验哲学，新润丰锌业专业提供锌相关材料及应用解决方案。
